벽체 PVC 개구부 1984 x 704 1.39㎡ 이하 : 내화채움구조

PVC 다발관 벽체

PVC 다발관 Pillow

개구부 1984 x 704 1.39㎡ 이하

인정번호: FS-NP26-0224-12 (유효기간 2031.02.23)

사용부위	벽체 관통부 비금속관
인정내용	차열 2시간
특징	· 다발관 / 밀폐형 + Collar형 내화채움재 · 틈새 밀실하게 차단

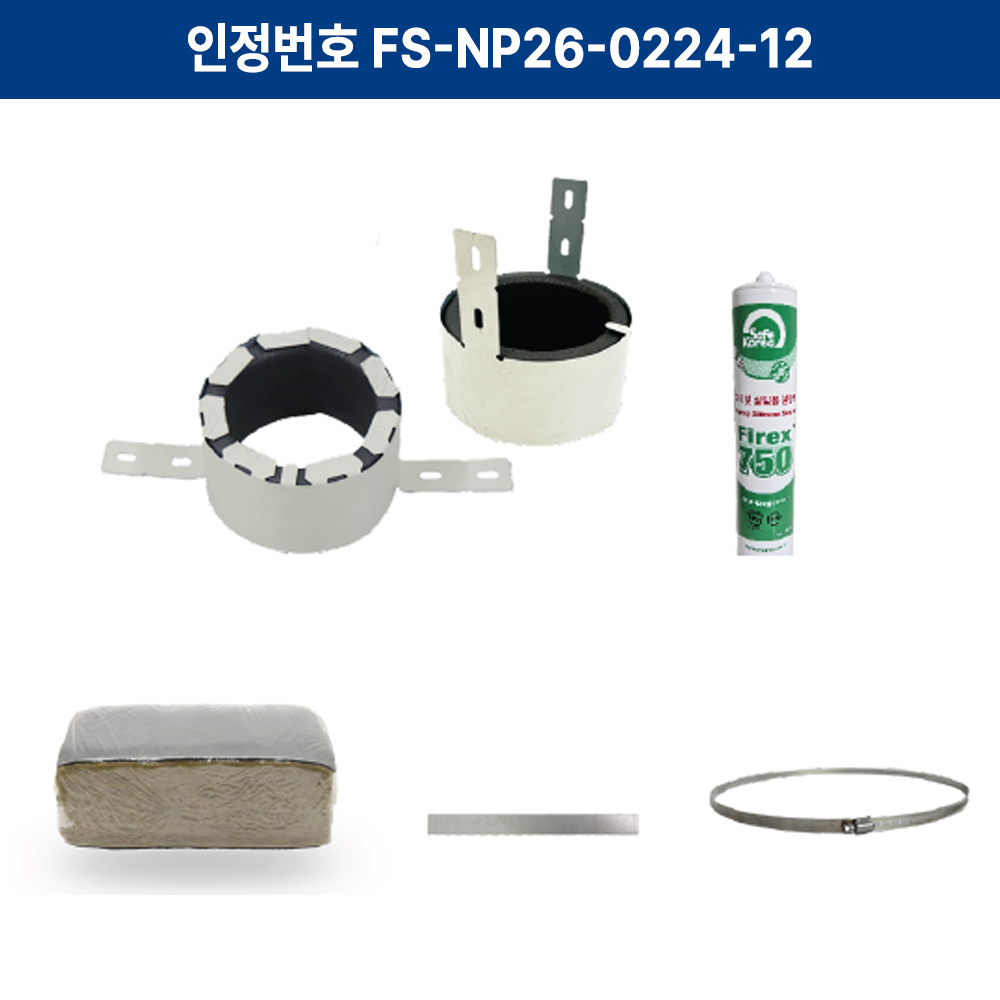

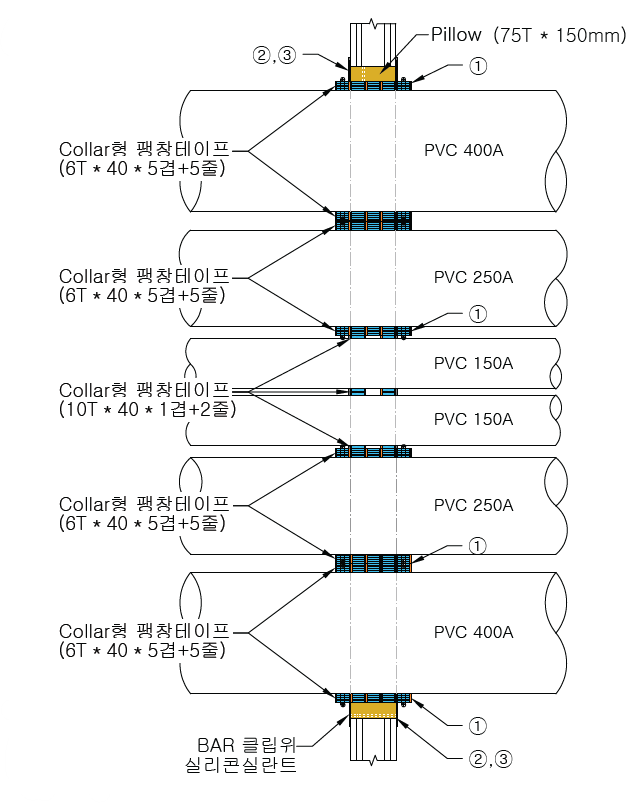

구성	EZA-1 Collar + Pillow + 실란트 Firex750

* 해당 규격 인정서에 명시된 개구부 및 관통재의 면적은 증가할 수 없다

* 금속 배관 혼합사용 가능 (금속다발관 시공법 별도 적용 시)

- 각 면적 적용

* Pillow - 벽체 두께에 따라 주문 생산

* 발주 시 배치입면 도면을 첨부해야 발주 가능

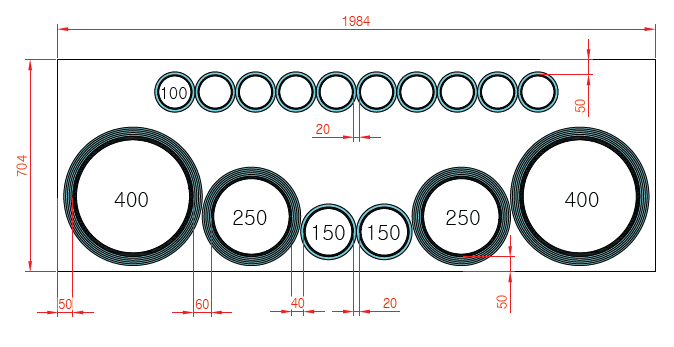

개구부 슬리브 외경 이하 (mm)	개구부 관통재 단부 간격 (mm)	관통재 단면적 합 이하(m㎡)
1984 x 704	50	508,143

다발관벽체 PVC 개구부 1984 x 704 1.39㎡ 이하
