사각덕트 입상
1400 x 350 (페놀덕트) 함석슬리브
팽창소켓 0.49㎡이하
인정번호: FS-NP26-0224-11 (유효기간 2031.02.23)➤ 개요
사용부위
인정내용
특징
· 페놀덕트 / 밀폐형 / 틈새 밀실하게 차단
· 화재시 비금속 덕트가 소실되어 틈새가 발생하여도
팽창소켓 내부 팽창테이프가 팽창하여 열&화염 차단

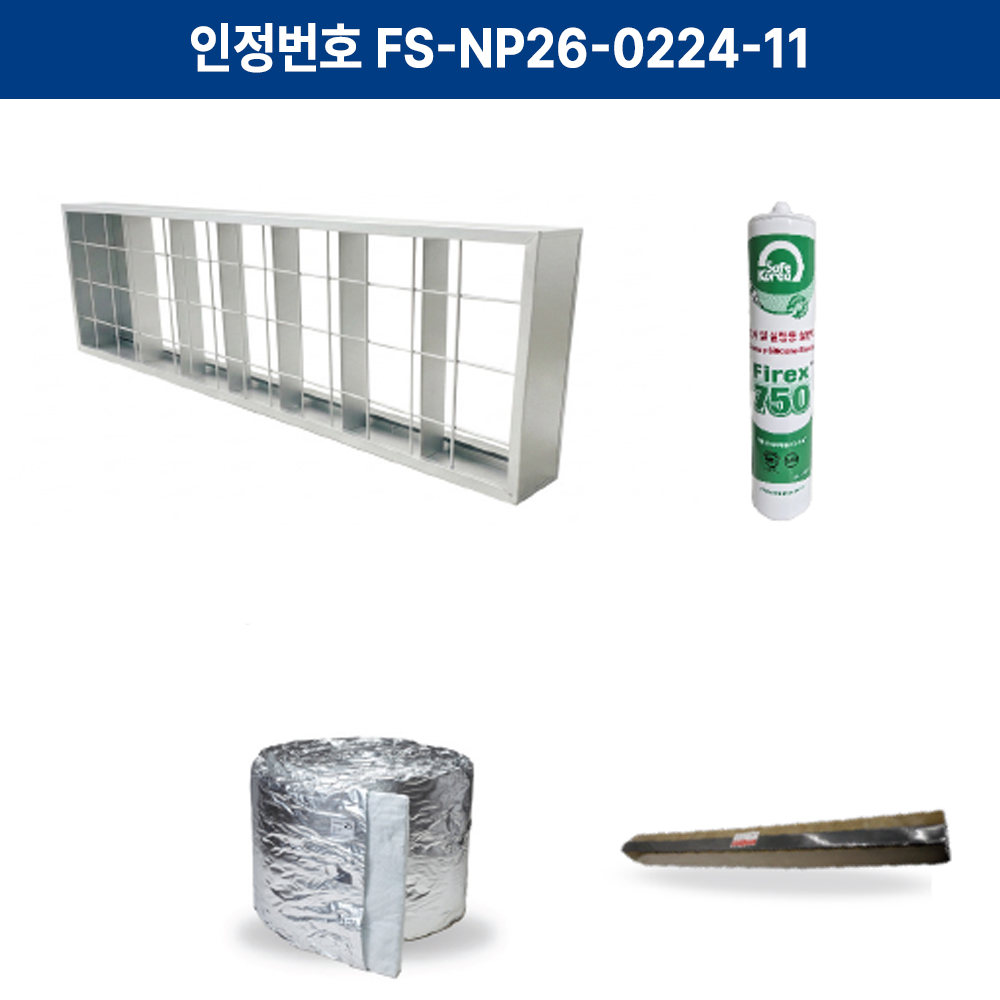

구성
슬리브 적용기준
➤ 인정구조 사용범위(예)
* 해당 규격 인정서에 명시된 개구부 및 관통재의 크기는 증가할 수 없으며, 개구부와 관통재 사이의 간격도 증가할 수 없다.
* 예시된 규격 외 (관통부와 관통재 사이 틈새) 증가하지 않는다면 적용가능
* 덕트 내경 기준
* 최소틈새 50mm
개구부 슬리브 외경 이하 (mm)
관통재 배관 외경 (mm)
개구부 관동재 간격 이하 (m㎡)

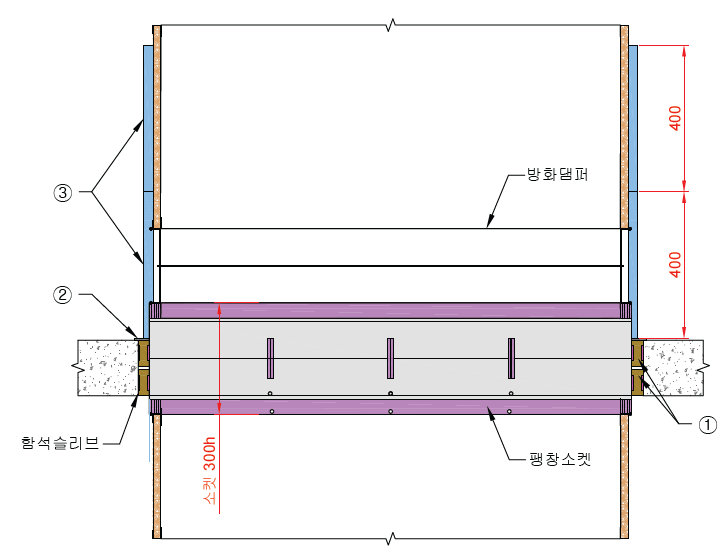

➤ 시공예시
*덕트+방화댐퍼+팽창소켓 결합(설비사 시공분)
