PVC 다발관 Pillow

개구부 1800 x 600

1.08㎡ 이하

인정번호: FS-NP24-1018-09 (유효기간 2029.10.17)

➤　개요

사용부위	벽체 관통부 비금속관
인정내용	차열 2시간
특징	다발관 / 밀폐형 + Collar형 내화채움재 틈새 밀실하게 차단

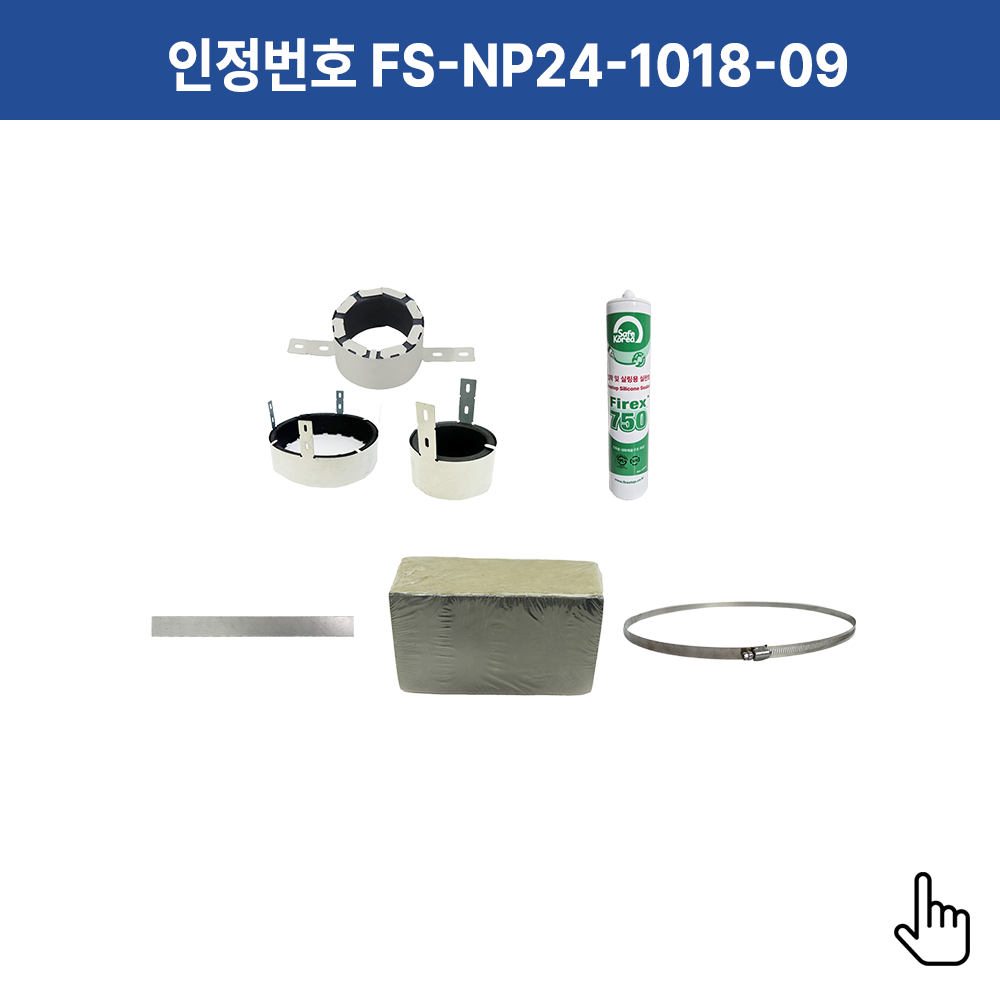

구성	EZA-1 Collar + Pillow + 실란트 Firex750

➤　인정구조 사용범위(예)
*예시된 규격 외 (관통부와 관통재 사이 틈새) 증가하지 않는다면 적용가능

개구부 직경 이하 (mm)	개구부 관통재 단부 간격 (mm)	관통재 단면적 합 이하 (m㎡ )
1800 x 600	100	224418

- 개구부 : 1800x600 / 1.08㎡이하

- 관통재의 합 : 224418m㎡이하

- 개별 관통재 간격 : 200mm이상

- 개구부와 관통재 간격 : 100mm 이상

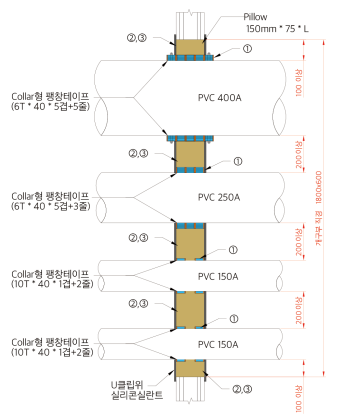

➤　시공예시

		① Collar형 내화채움재 / 호스밴드 설치
		② BAR클립설치 + Pillow 설치 + BAR클립설치
		③ 실리콘 실란트(등급 F-12.5E) 5mm이상 양면 도포
