다발관금속 다발관 Pillow (나배관) / 개구부 1880x510 0.958㎡ 이하

제품소개 > 내화채움구조



금속 다발관 Pillow (나배관) 개구부 1880x510 0.958㎡ 이하

인정번호: FS-MP25-0516-02 (유효기간 2030.05.15)



➤　개요
사용부위
바닥 관통부 금속관
인정내용
차열 2시간
특징
입상 Pillow(밀폐형) 다발관 구조 / 보온재 종류, 두께 무관하게 적용 가능

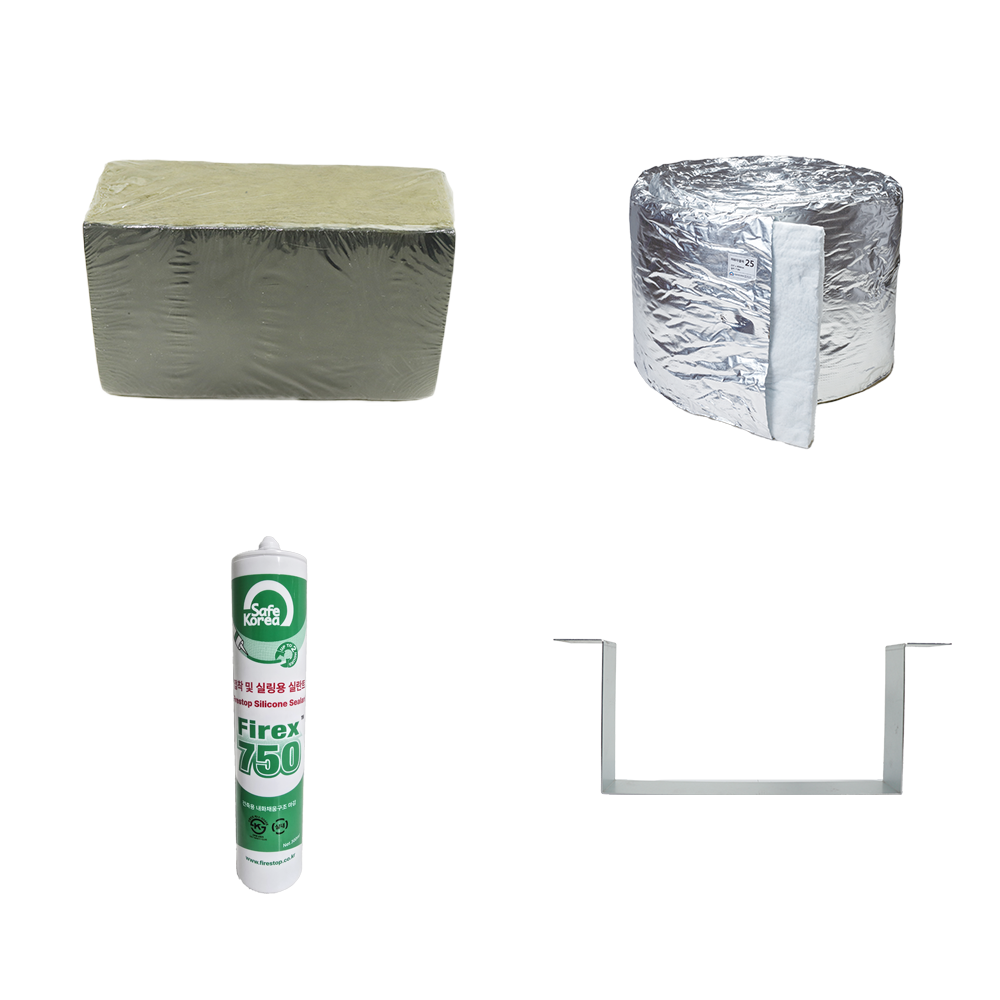

구성
Pillow 내화채움재 / FEB 차열재 / 실란트 Firex 750

➤　인정구조 사용범위(예)
*예시된 규격 외 (관통부와 관통재 사이 틈새) 증가하지 않는다면 적용가능
개구부 직경 이하 (mm)
개구부 관통재 단부 간격 이상 (mm)
관통재 단면적 합 이하 (mm)
1880x510
50
322,824

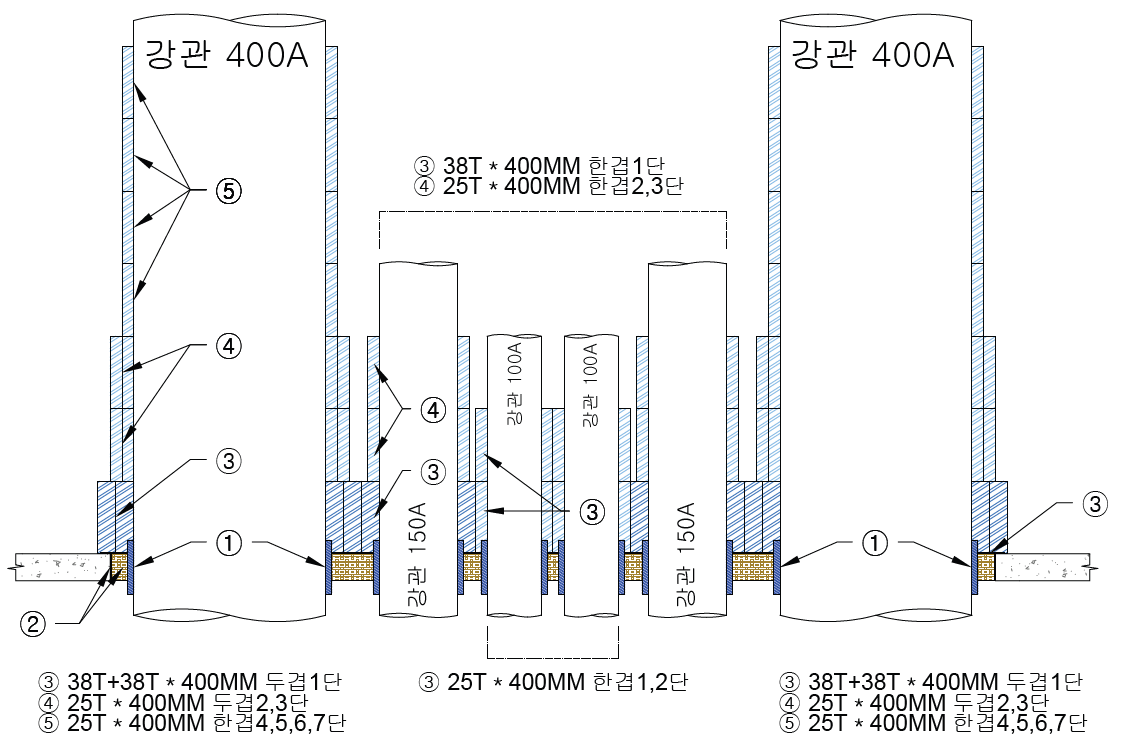

➤　시공예시

① FEB 차열재 13T x 300mm (배관 관통부 공통)
② U클립설치(하부)+Pillow설치
③ 실리콘 실란트(등급 F-12.5E ) 5mm이상 상부 도포
