금속 다발관 Pillow (나배관) / 개구부 2600 x 650 1.69㎡ 이하 : 내화채움구조

알림

제품소개 > 내화채움구조

금속 다발관 Pillow (나배관)개구부 2600 x 650

1.69㎡ 이하

인정번호: FS-MP25-0314-20 (유효기간 2030.03.13)

➤　개요

사용부위	벽체 관통부 금속관
인정내용	차열 2시간
특징	벽체 Pillow(밀폐형) 다발관 구조 / 보온재 종류, 두께 무관하게 적용 가능

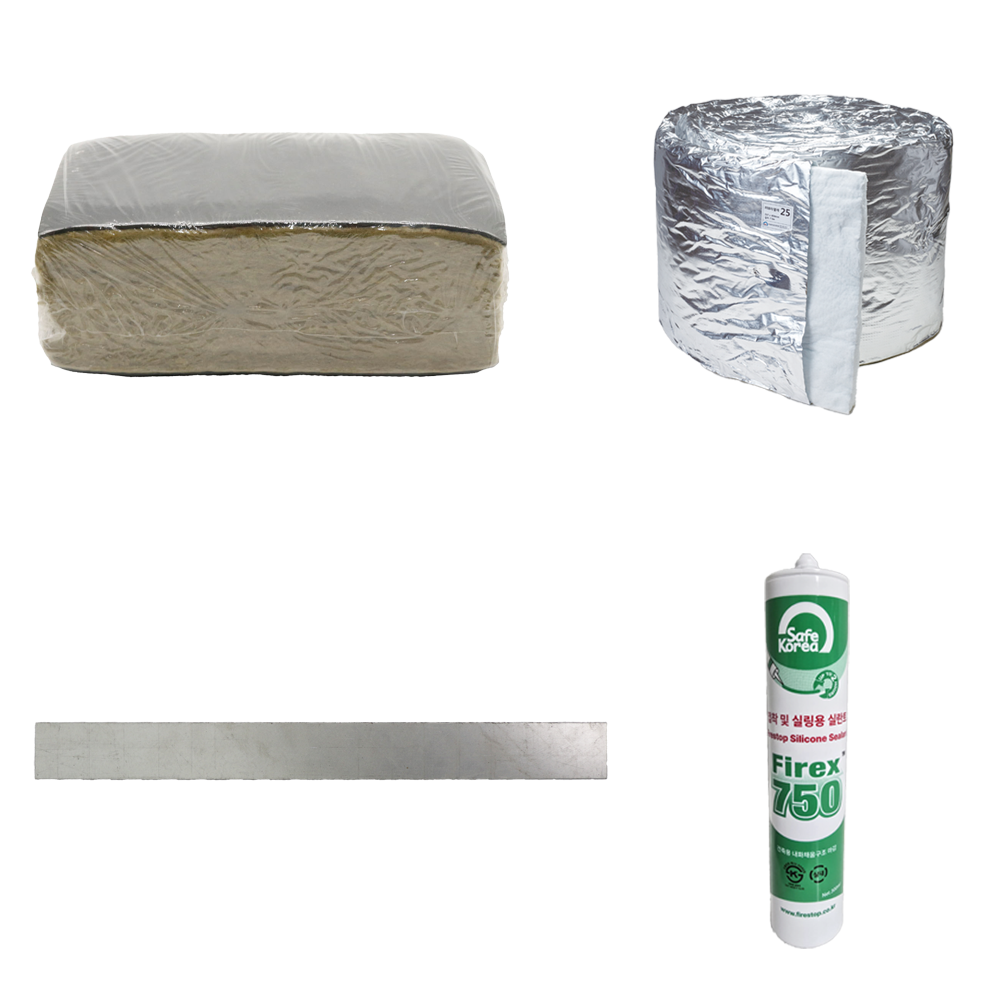

구성	Pillow 내화채움재 / FEB 차열재 / 실란트 Firex 750

➤　인정구조 사용범위(예)
*예시된 규격 외 (관통부와 관통재 사이 틈새) 증가하지 않는다면 적용가능

개구부 직경 이하 (mm)	개구부 관통재 단부 간격 이상 (mm)	개구부 관동재 간격 이하 (m㎡)
2600 x 650	82.5	357,548
- 개구부 : 2600x650 / 1.69㎡ 이하 - 관통재의 합 : 357,548m㎡이하 - 개별 관통재 간격 : 187mm이상 - 개구부와 관통재 간격 : 82.5mm 이상
* 해당 규격 인정서에 명시된 개구부 및 ‘관통재 단면적 합’은 증가할 수 없으며, ‘개구부-관통재 단부 간격’ 및 ‘개별 관통재 최대 간격’은 감소할 수 없다.
발주 시 배치입면도면을 첨부해야 발주 가능

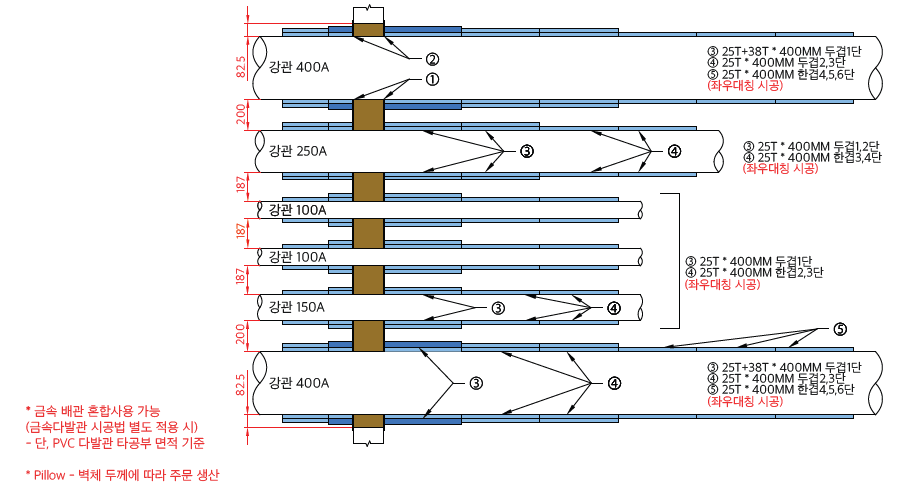

➤　시공예시

		① BAR 클립설치+Pillow설치+BAR 클립설치(좌우)
		② 실리콘 실란트(등급 F-12.5E ) 5mm이상 좌우도포
