S-가스관 다발관 트레이 Pillow (나배관) / 개구부 1800 x 800 1.44㎡ 이하 : 내화채움구조

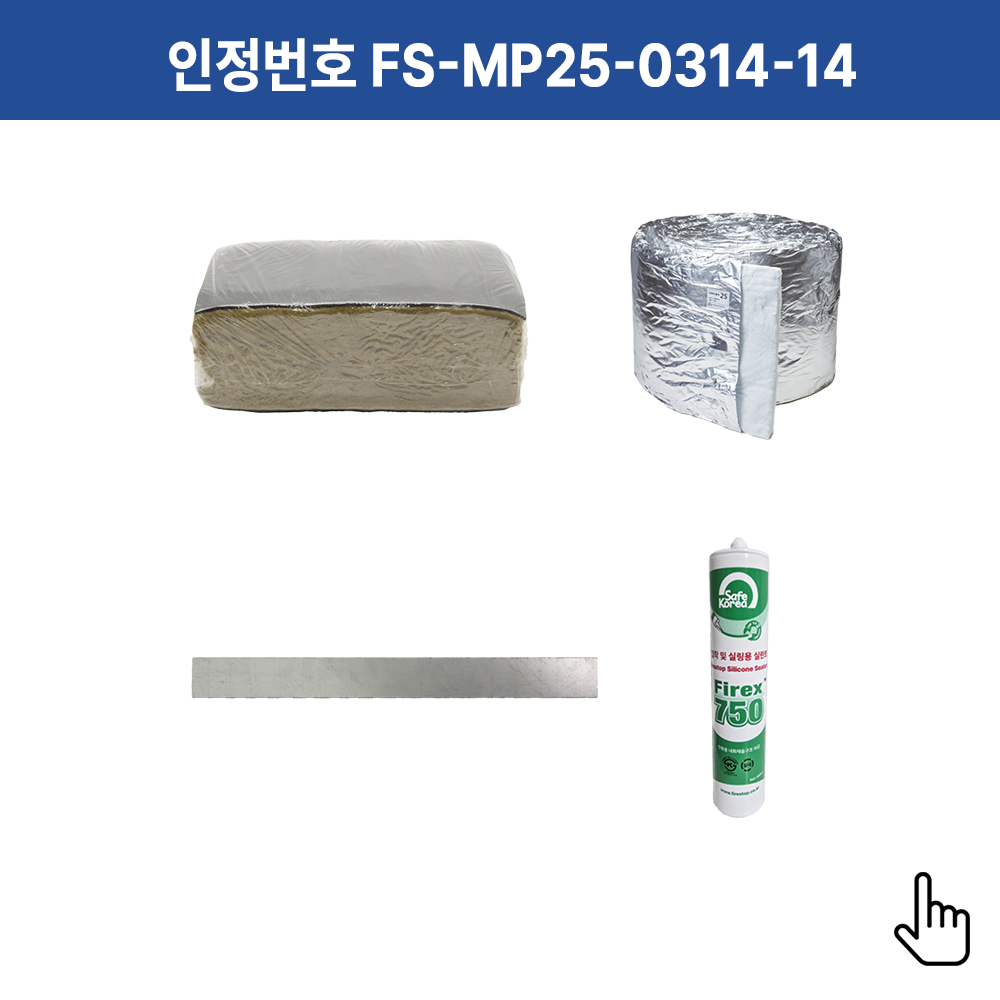

인정번호: FS-MP25-0314-14 (유효기간 2000.00.00)

사용부위	벽체 관통부 금속관
인정내용	차열 2시간
특징	벽체 Pillow(밀폐형) 가스 배관 다발 구조

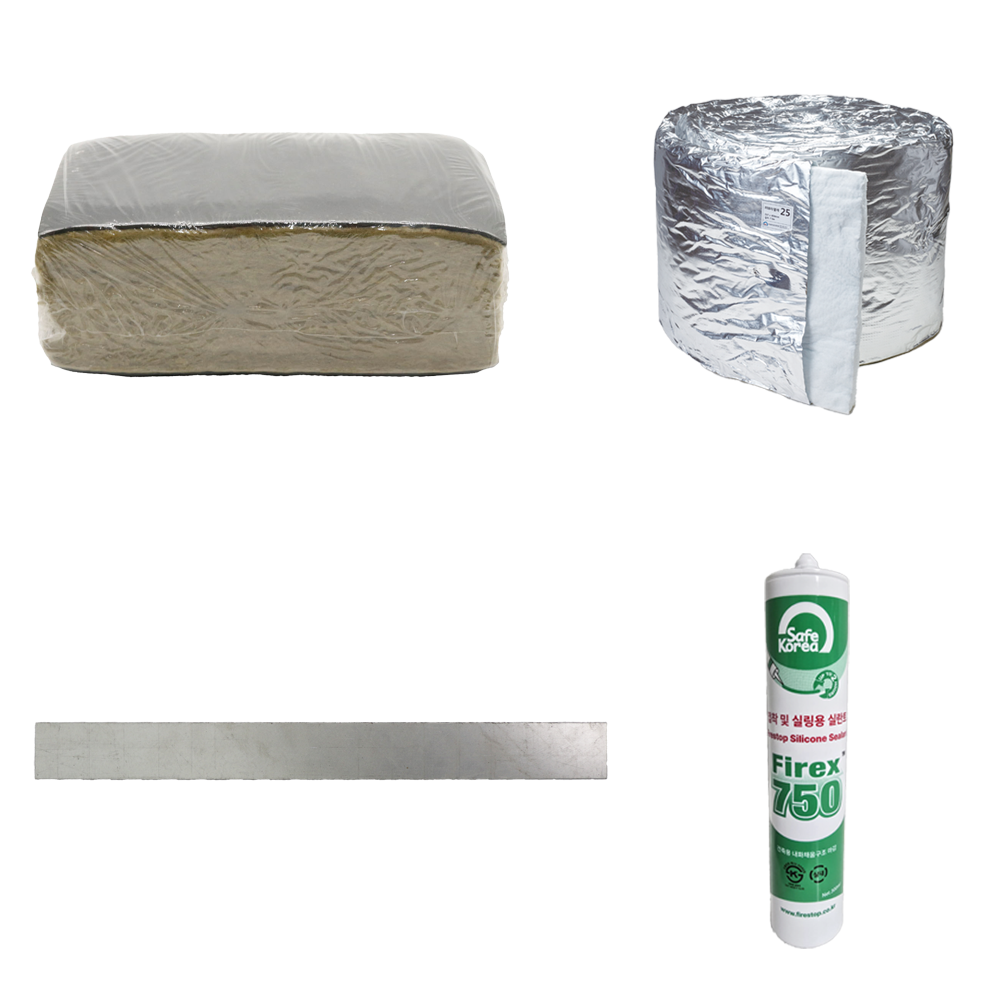

구성	Pillow 내화채움재 / FEB 차열재 / 실란트 Firex 750 / 트레이

개구부 직경 이하 (mm)	개구부 관통재 단부 간격 (mm)	광통재 단면적 합 이하 (m㎡)
1800 x 800	150	81,172

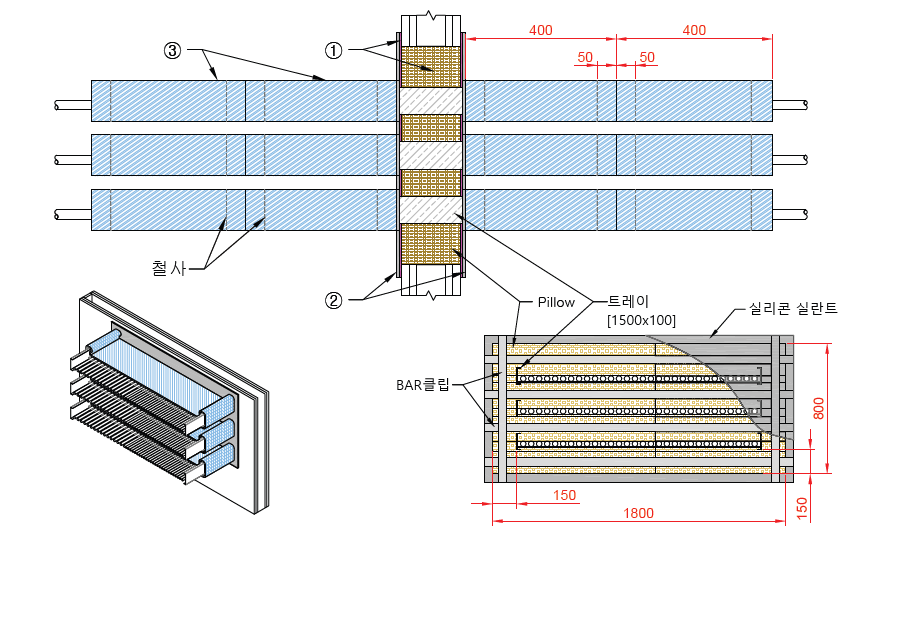

- 개구부 : 1800 x 800 / 1.44㎡ 이하 - 관통재의 합 : 81,712m㎡ 이하 - 개별 관통재 간격 : 15mm 이상 - 개별 관통재 직경 : 34㎟(25A)이하 - 개구부와 관통재 간격 : 150mm 이상
발주 시 배치입면도면을 첨부해야 발주 가능
