기타구조500A 빈 슬리브 / 강관 (타공부)

제품소개 > 내화채움구조



500A 빈 슬리브
강관 (타공부)

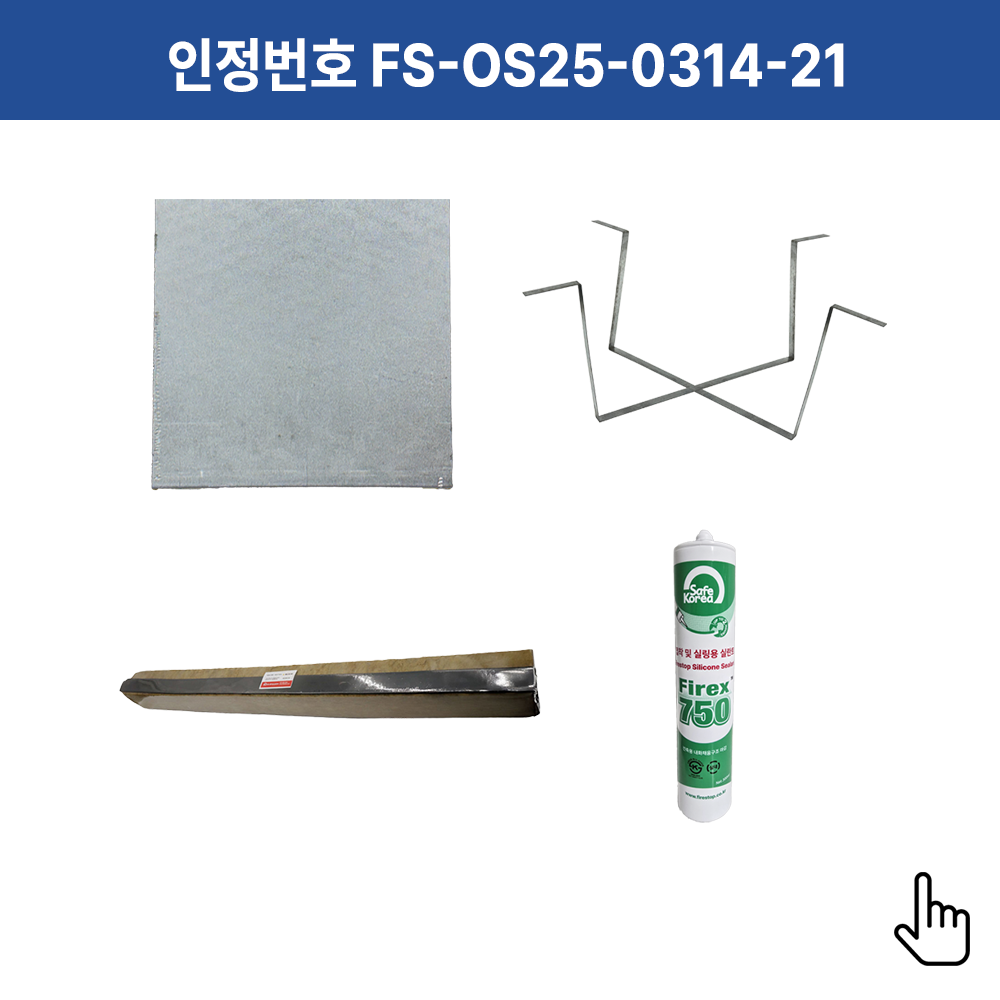

인정번호: FS-OS25-0314-21 (유효기간 2030.03.13)




➤　개요
사용부위
바닥 관통부 금속관 (빈 슬리브)
인정내용
차열 2시간
특징
입상 관통재 없는 빈 타공부 마감용 / 강관 슬리브 사용 / 밀폐형 틈새 밀실하게 차단

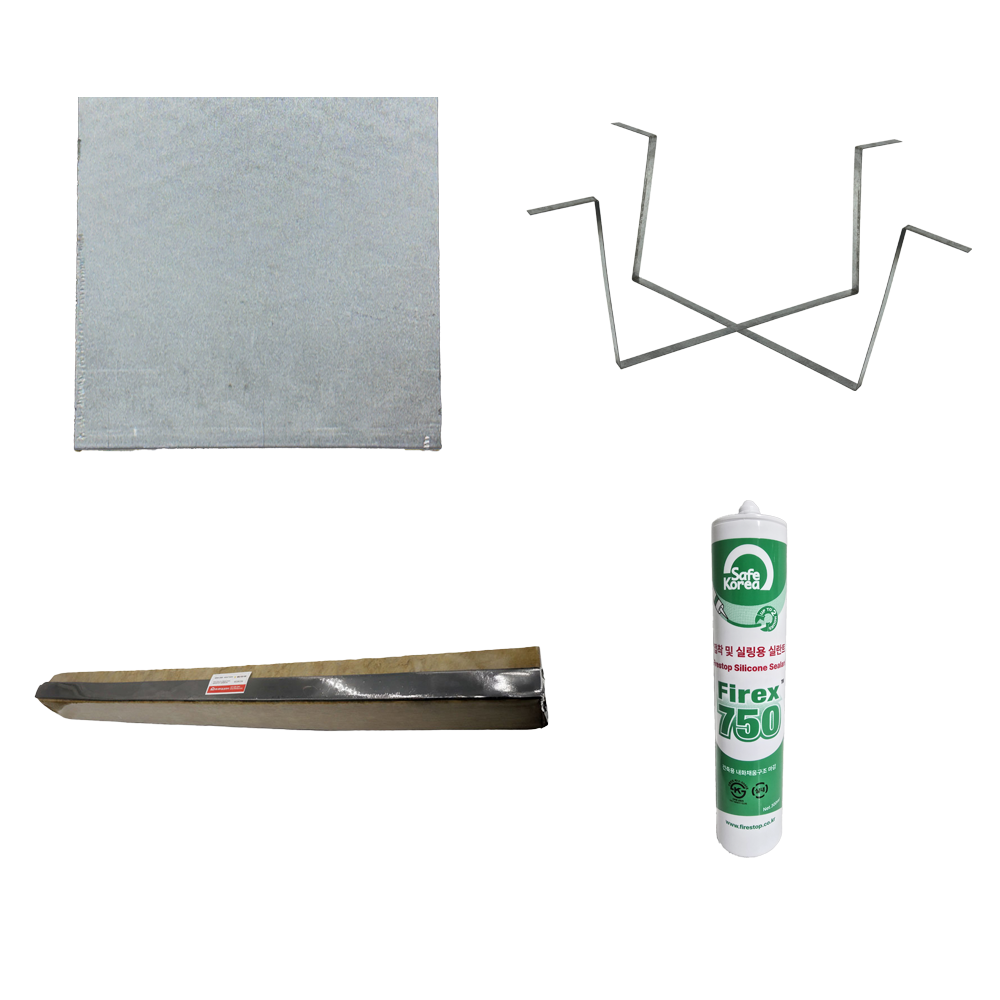

구성
QSA-5MI 내화채움재 / 실란트 Firex 750 / 마감용 강판
슬리브 적용기준
- 강관, 함석, PVC, 타공(콘크리트, 습식부재) 사용가능

➤　인정구조 사용범위(예)
*예시된 규격 외 (관통부와 관통재 사이 틈새) 증가하지 않는다면 적용가능
개구부 (슬리브외경) - 500A (508)
개구부 직경 508mm 이하 모두 사용 가능

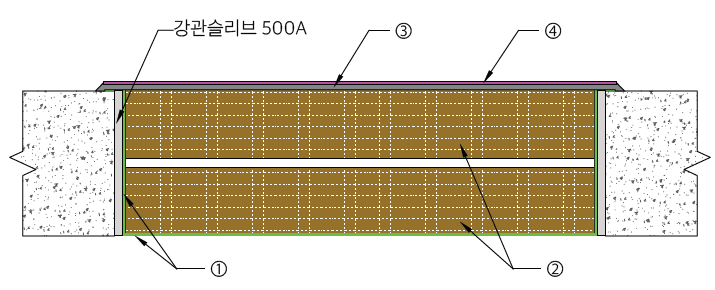

➤　시공예시

① 고정클립 0.5T 십자형태로 슬리브에 교차 설치
② QSA-5MI 내화채움재 75T x 70mm 2단으로 밀실하게 시공
③ 실리콘 실란트(등급 F-12.5E)
5mm이상 도포
④ 아연도강판 600 x 600 (두께 1.2mm)설치 /직결나사 고정
