냉매배관 / 150A 강관 슬리브 : 내화채움구조

알림

제품소개 > 내화채움구조

냉매배관

150A 강관 슬리브

인정번호: FS-OS25-0314-22 (유효기간 2030.03.13)

➤　개요

사용부위	벽체 관통부 냉매배관
인정내용	차열 2시간
특징	벽체 에어컨 냉매 배관용 내화채움구조 / 금속슬리브 사용 / 밀폐형 틈새 밀실하게 차단

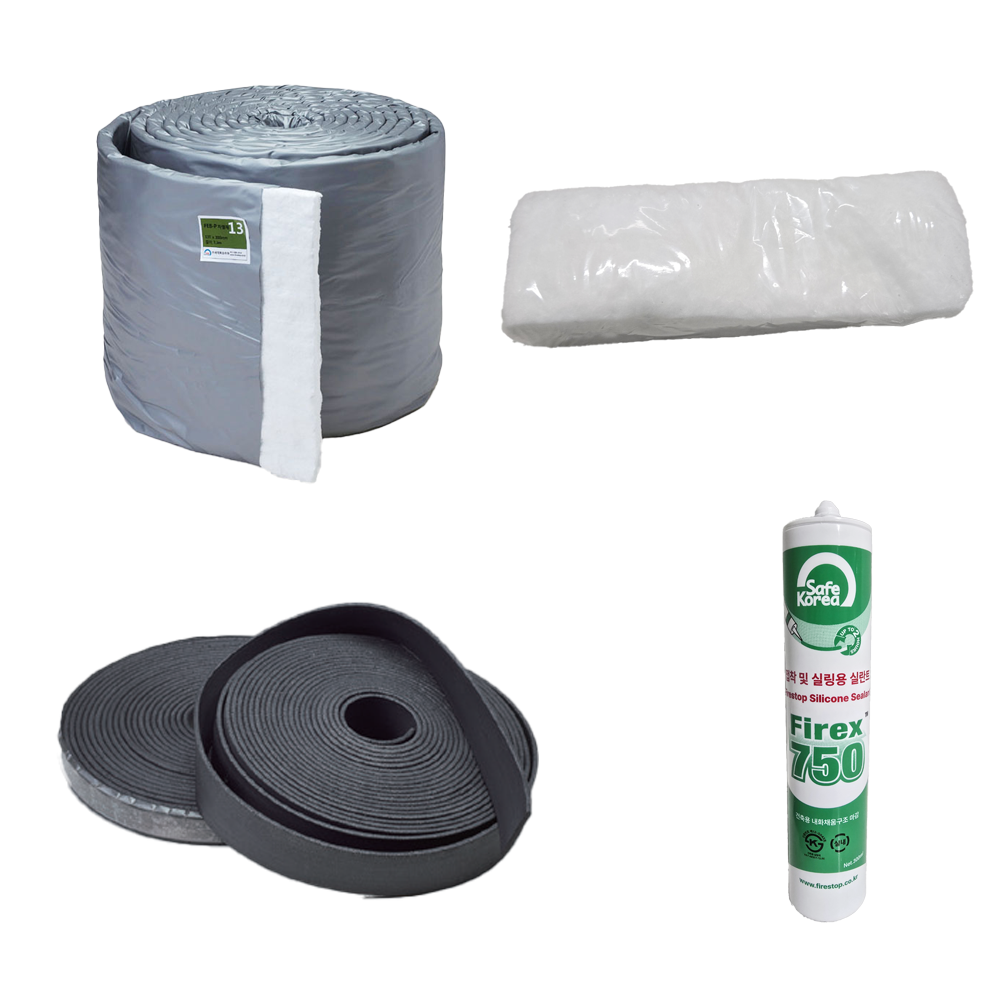

구성	EZA-1 팽창테이프 / EZA-4 내화채움재 /FEB-P 차열재 / 실란트 Firex 750 / PE 보온재
슬리브 적용기준	강관, 함석, PVC, 타공(콘크리트, 습식부재) 사용가능

➤　인정구조 사용범위(예)
*예시된 규격 외 (관통부와 관통재 사이 틈새) 증가하지 않는다면 적용가능

개구부 슬리브 외경 이하 (mm)	개구부-관통재 단부간격 이상 (mm)	관통재 단면적 합 이하 (mm)
114.0	29.5	1186
114.0	23.0	1500
114.0	15.0	1978
114.0	23.0	1814
114.0	15.0	2292
114.0	15.0	2770

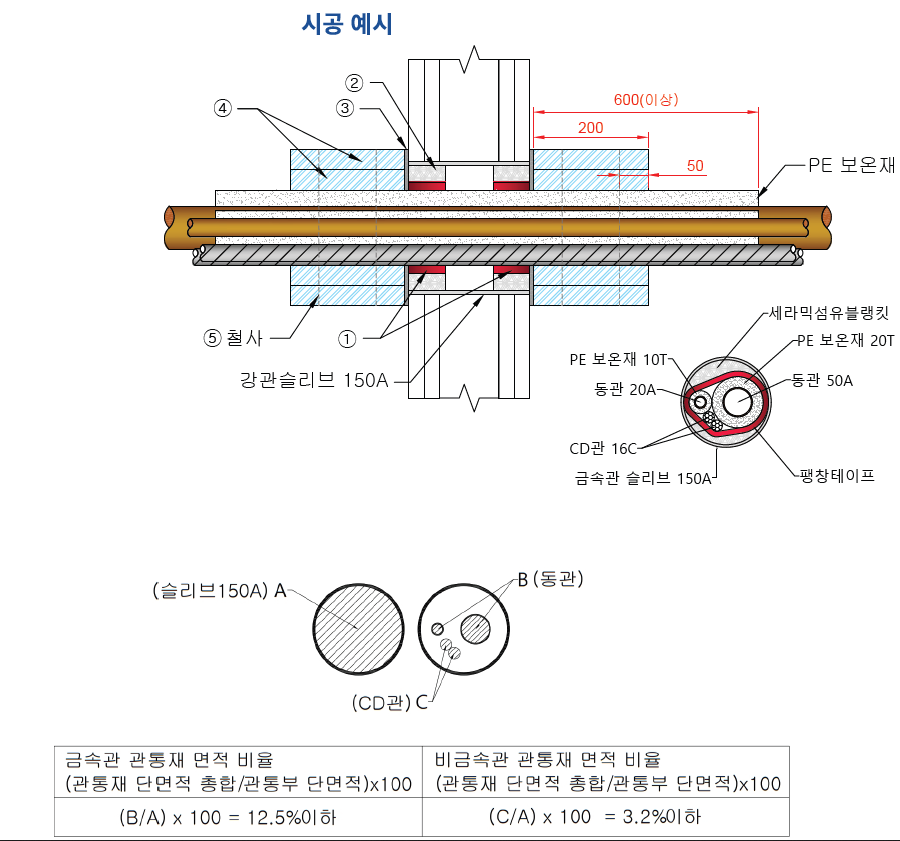

➤　시공예시

		① EZA-1 팽창테이프 10T x 45mm (좌우동일)
		② EZA-4 내화채움재 (좌우동일)
		③ 실리콘 실란트(등급 F-12.5E) 5mm이상 도포
		④ FEB-P차열재 25T x 200mm 2겹 1단 (좌우대칭)
		⑤ 차열재 양쪽 끝 50mm 지점에 철사로 둘러 고정
