벽체 PVC 100A / PVC 슬리브 165mm 이하 : 내화채움구조

알림

제품소개 > 내화채움구조

PVC 100A

PVC 슬리브 165mm 이하

인정번호: FS-NP24-1018-07 (유효기간 2029.10.17)

제품 정보 시공법 / 사용법 영상자료

➤　개요

사용부위	벽체 관통부 비금속관
인정내용	차열 2시간

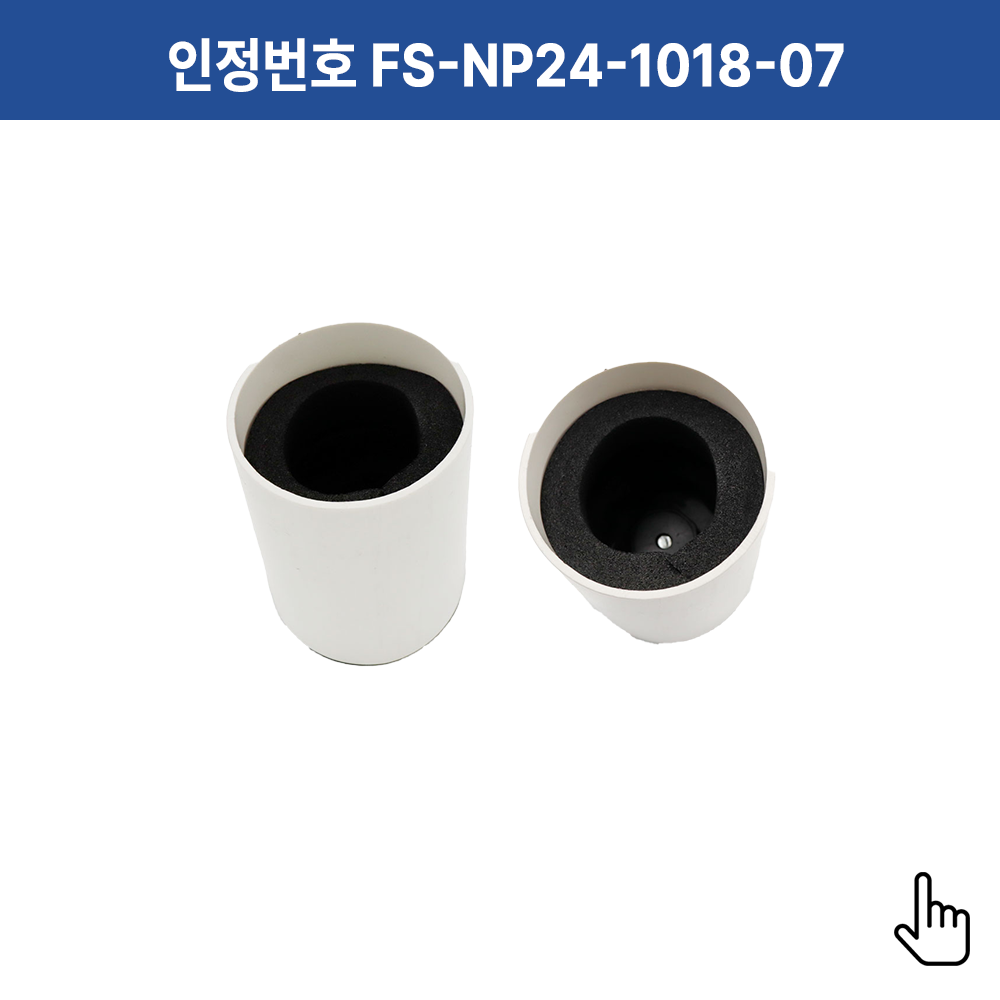

특징	밀폐형 + 슬리브일체형 / 틈새 밀실하게 차단 + 슬리브에 내화채움재 장착형
구성	EZA-PASS

➤　인정구조 사용범위(예)
*예시된 규격 외 (관통부와 관통재 사이 틈새) 증가하지 않는다면 적용가능

개구부 슬리브 외경 이하 (mm)	관통재 배관 외경 (mm)	개구부 관동재 간격 이하 (mm)
165.0	100A (114.0)	25.50
140.0	100A (114.0)	13.00
140.0	75A (89.0)	25.50
114.0	75A (89.0)	12.50
114.0	65A (76.0)	19.00
89.0	50A (60.0)	14.50
89.0	40A (48.0)	14.00
89.0	35A (42.0)	23.50
76.0	40A (48.0)	14.00
76.0	35A (42.0)	17.00

➤　시공예시

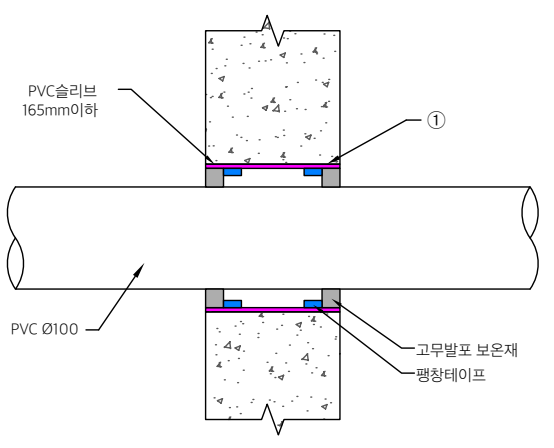

① EZA-PASS 일체형

(팽창테이프 8x20mm + 고무발포 25 x 20mm)

바닥 1000 x 250 (보온후) / Channel 소켓&팽창소켓 0.25㎡이하 벽체 PVC 100A / 함석 슬리브 165mm
