벽체 PVC 100A / 함석 슬리브 165mm : 내화채움구조

알림

제품소개 > 내화채움구조

PVC 100A

함석 슬리브 165mm

인정번호: FS-NP24-1018-06 (유효기간 2029.10.17)

제품 정보 시공법 / 사용법 영상자료

➤　개요

사용부위	벽체 관통부 비금속관
인정내용	차열 2시간
특징	밀폐형 / 틈새 밀실하게 차단

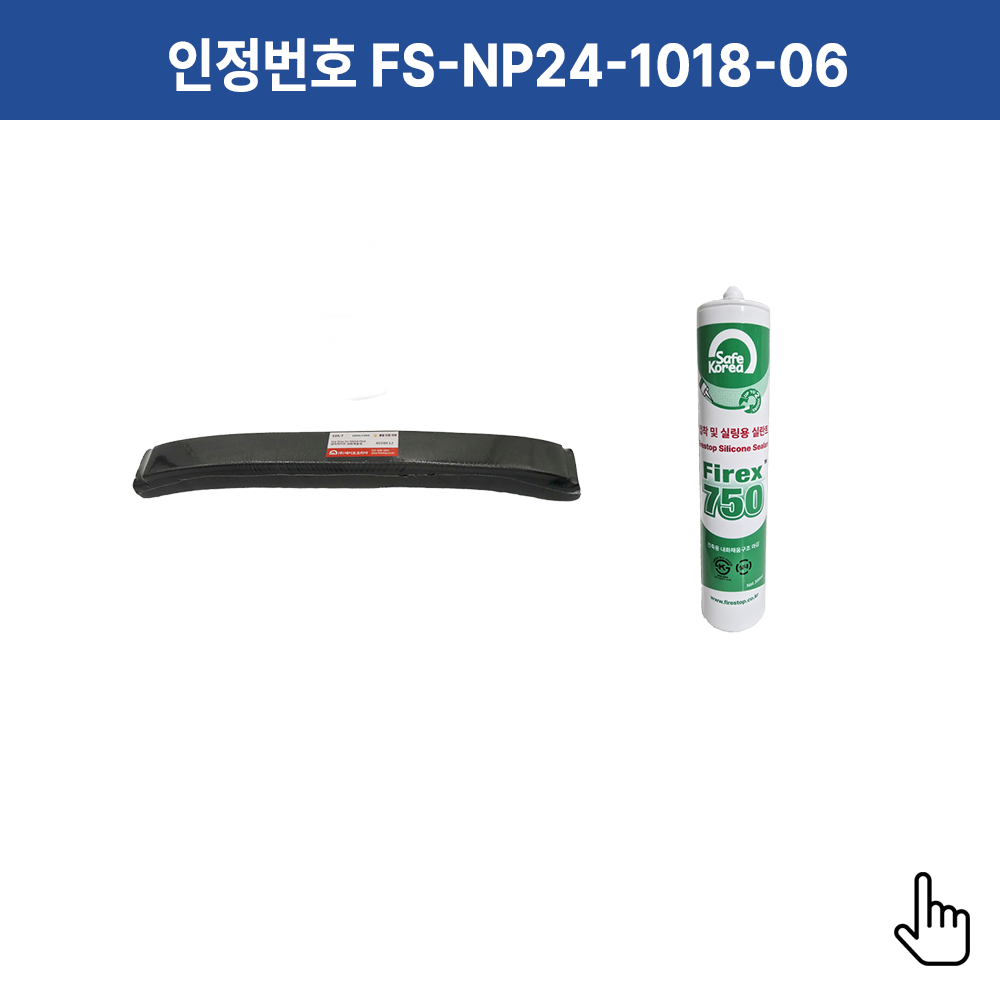

구성	EZA-7 내화채움재 + 실란트 Firex750
슬리브 적용기준	함석 PVC, 타공(콘크리트, 습식부재) 사용가능 강관 사용불가

➤　인정구조 사용범위(예)
*예시된 규격 외 (관통부와 관통재 사이 틈새) 증가하지 않는다면 적용가능

개구부 슬리브 외경 이하 (mm)	관통재 배관 외경 (mm)	개구부 관동재 간격 이하 (mm)
165.0	100A (114.0)	25.50
140.0	75A (89.0)	25.50
114.0	65A (76.0)	19.00
111.0	50A (60.0)	25.50
89.0	50A (60.0)	14.50
89.0	40A (48.0)	20.50
89.0	35A (42.0)	23.50
76.0	35A (42.0)	17.00

➤　시공예시

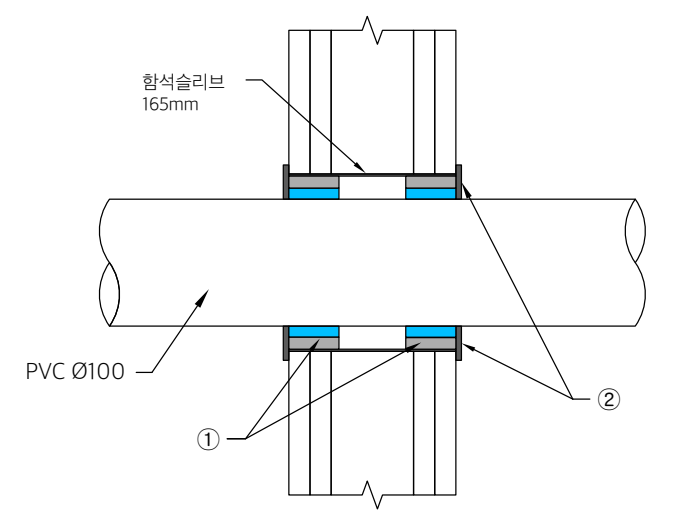

		① EZA-7 내화채움 (두께 10x45mm + 고무발포 19x45mm)
		② 실리콘 실란트(등급 F-12.5E) 5mm이상 도포

벽체 PVC 100A / PVC 슬리브 165mm 이하 벽체 PVC 150A / 함석 슬리브 200mm
