벽체 PVC 150A / 함석 슬리브 200mm : 내화채움구조

알림

제품소개 > 내화채움구조

PVC 150A

함석 슬리브 200mm

인정번호: FS-NP24-0220-6 (유효기간 2029.2.19)

제품 정보 시공법 / 사용법 영상자료

➤　개요

사용부위	벽체 관통부 비금속관
인정내용	차열 2시간
특징	밀폐형 / 틈새 밀실하게 차단
구성	EZA-7 내화채움재 + 실란트 Firex750
슬리브 적용기준	함석, PVC, 타공(콘크리트, 습식부재) 사용가능 강관 사용불가

➤　인정구조 사용범위(예)
*예시된 규격 외 (관통부와 관통재 사이 틈새) 증가하지 않는다면 적용가능

개구부 슬리브 외경 이하 (mm)	관통재 배관 외경 (mm)	개구부 관동재 간격 이하 (mm)
207.0	150A (165.0)	21.00
180.0	125A (140.0)	20.00

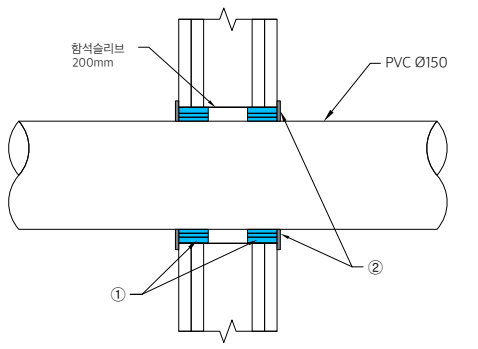

➤　시공예시

		① EZA-7 내화채움재 두께 6Tx45mm 3겹
		② 실리콘 실란트(등급 F-12.5E) 5mm이상 도포
