바닥 PVC 400A / 함석슬리브 461mm 이하 : 내화채움구조

알림

제품소개 > 내화채움구조

PVC 400A

함석슬리브 461mm 이하

인정번호: FS-NP24-1018-03 (유효기간 2029.10.17)

제품 정보 시공법 / 사용법 영상자료

➤　개요

사용부위	바닥 관통부 비금속관
인정내용	차열 2시간
특징	밀폐형 + Collar형 내화채움재 / 틈새 밀실하게 차단

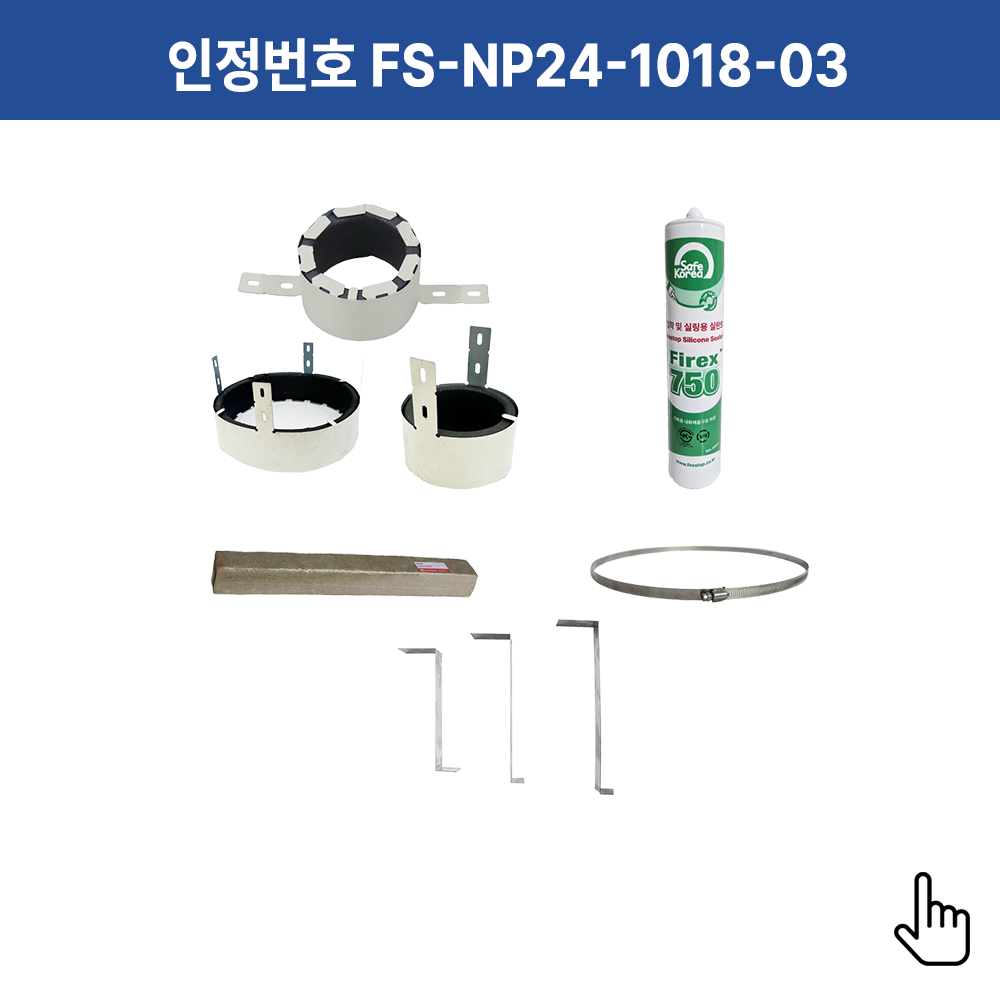

구성	QSA-5M 내화채움재 + EZA-1 Collar + 실란트 Firex750
슬리브 적용기준	함석, PVC, 타공(콘크리트, 습식부재) 사용가능 강관 사용불가

➤　인정구조 사용범위(예)
*예시된 규격 외 (관통부와 관통재 사이 틈새) 증가하지 않는다면 적용가능

개구부 슬리브 외경 이하 (mm)	관통재 배관 외경 (mm)	개구부 관동재 간격 이하 (mm)
461.0	400A (400.0)	30.50
416.0	350A (355.0)	30.50

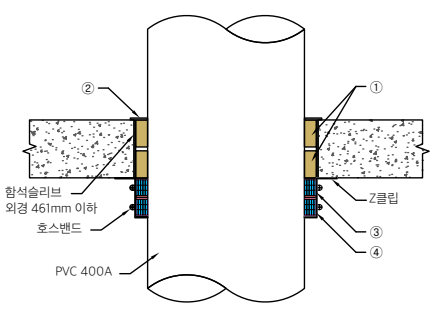

➤　시공예시

		① QSA-5M 내화채움재 50T x 70mm 2단
		② 실리콘 실란트(등급 F-12.5E) 5mm이상 도포
		③ collar형 내화채움재 / 호스밴드 설치
		④ collar형 내화채움재 / Z클립 / 호스밴드 설치
