PVC 300A

함석 슬리브 381mm 이하

인정번호: FS-NP24-1018-04 (유효기간 2029.10.17)

제품 정보 시공법 / 사용법 영상자료

➤　개요

사용부위	바닥 관통부 비금속관
인정내용	차열 2시간
특징	밀폐형 + Collar형 내화채움재 / 틈새 밀실하게 차단

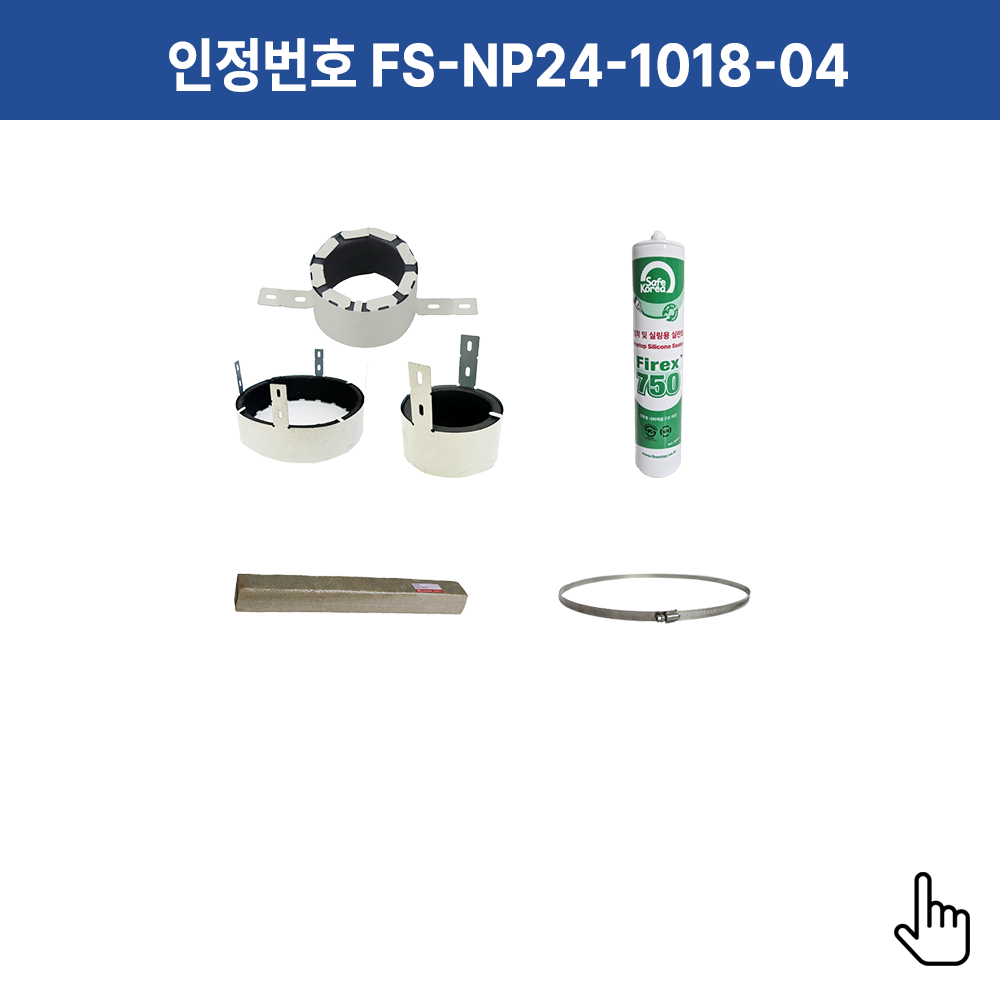

구성	QSA-5M 내화채움재 + EZA-1 Collar + 실란트 Firex750
슬리브 적용기준	함석, PVC, 타공(콘크리트, 습식부재) 사용가능 강관 사용불가

➤　인정구조 사용범위(예)
*예시된 규격 외 (관통부와 관통재 사이 틈새) 증가하지 않는다면 적용가능

개구부 슬리브 외경 이하 (mm)	관통재 배관 외경 (mm)	개구부 관동재 간격 이하 (mm)
381.0	300A (318.0)	31.50
330.0	250A (267.0)	31.50
279.0	200A (216.0)	31.50
228.0	150A (165.0)	31.50
203.0	125A (140.0)	31.50
177.0	100A (114.0)	31.50
152.0	75A (89.0)	31.50
152.0	50A (60.0)	31.50

➤　시공예시

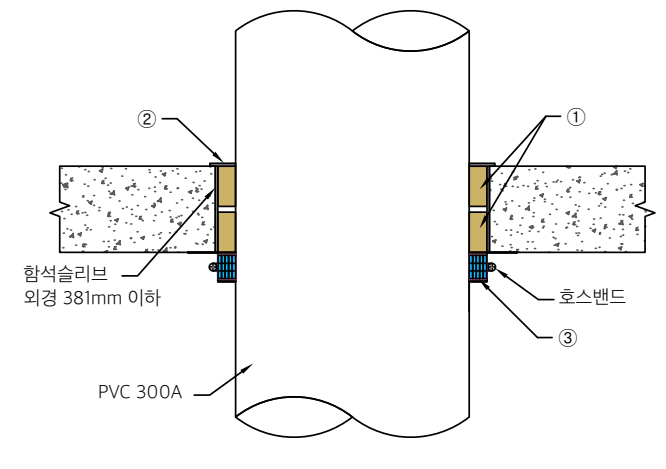

		① QSA-5M 내화채움재 50T x 70mm 2단
		② 실리콘 실란트(등급 F-12.5E) 5mm이상 도포
		③ collar형 내화채움재 / 호스밴드 설치
