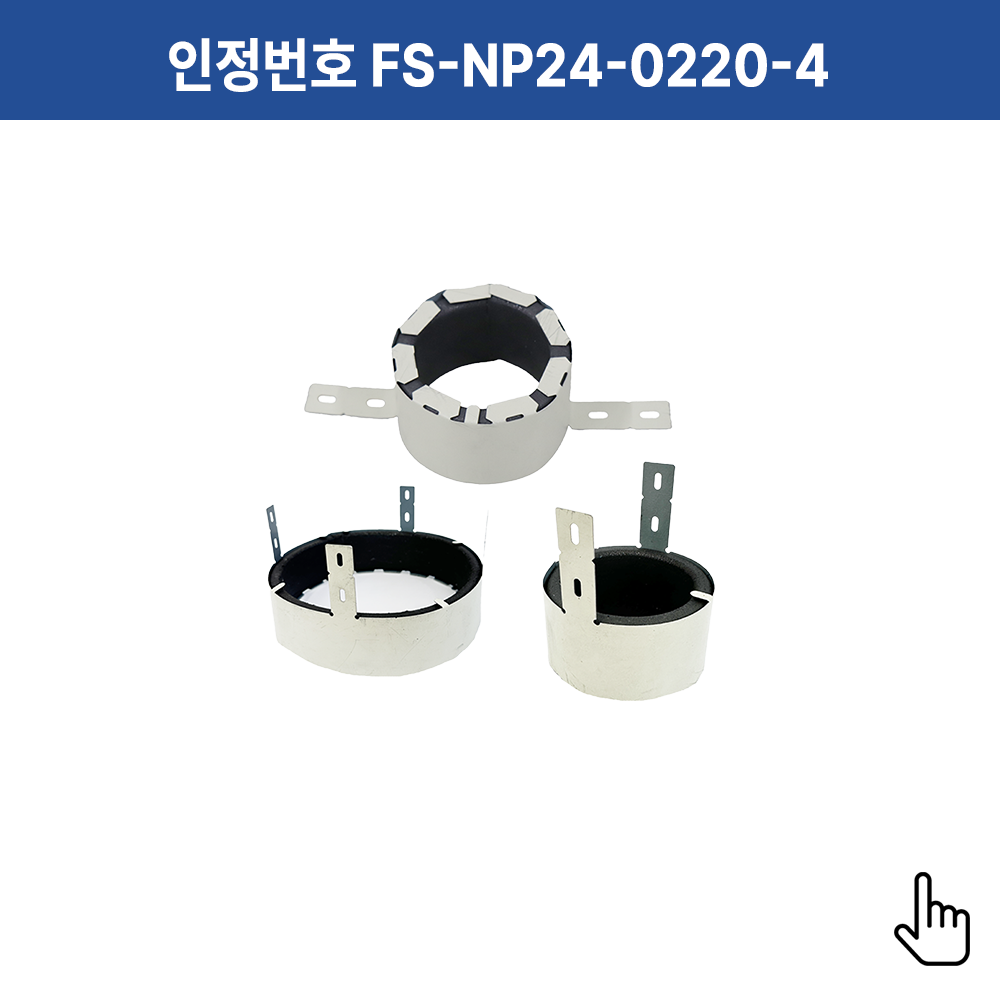

PVC 150A Collar

인정번호: FS-NP24-0220-4 (유효기간 2029.2.19)

제품 정보 시공법 / 사용법 영상자료

➤　개요

사용부위	바닥 관통부 비금속관
인정내용	차열 2시간
특징	Collar형 내화채움재 / PVC 파이프 외부에 채결하는 형태 관통부 틈새가 없어 내화채움재를 시공할 수 없는 경우에 적용 가능
구성	EZA-1 Collar
슬리브 적용기준	타공만 사용가능

➤　인정구조 사용범위(예)
*예시된 규격 외 (관통부와 관통재 사이 틈새) 증가하지 않는다면 적용가능

개구부 슬리브 외경 이하 (mm)	관통재 배관 외경 (mm)	개구부 관동재 간격 이하 (mm)
170.0	(165.0)	2.50
145.0	(140.0)	2.50
119.0	(114.0)	2.50
94.0	(89.0)	2.50
81.0	(76.0)	2.50
65.0	(60.0)	2.50
53.0	(48.0)	2.50
47.0	(42.0)	2.50

➤　시공예시

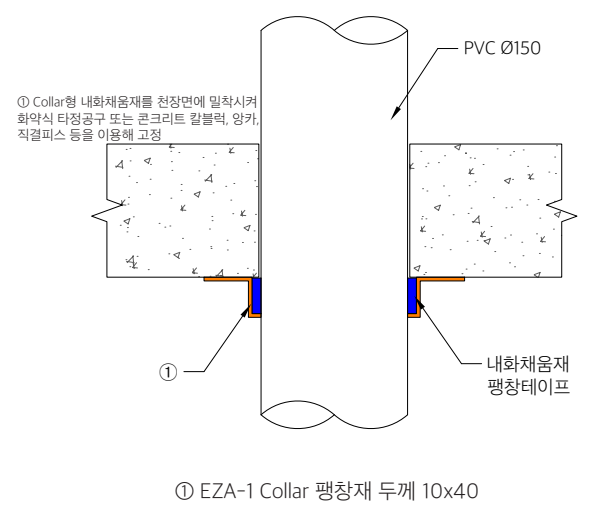

		① 개구부와 관통재 틈새가 인정범위 보다 현장 타공이 클 경우 하부에 백업재를 사용하여 충진 후 Collar 설치 후 상부에서 몰탈을 사용하여 틈새를 사춤 한다.
		② 틈새가 클 경우, 몰탈은 설비 시공분 타공부에만 사용가능

바닥 PVC 100A / 소켓형 고정틀 슬리브일체형 PVC 100A 내화용 슬리브 소켓 / 매립형
